            汕頭鈑金加工廠,淺談幾種模具的安裝順序

            作者: 誠瑞豐 編輯: 來源: 發布日期: 2020.11.05
            信息摘要:
            汕頭市位于廣東省東部,屬于改革開放的四個經濟特區之一,擁有較密集的工業制造基地,鈑金加工廠是其中之一,很多鈑金廠業務屬于外貿出口型,可見實力…

            汕頭市位于廣東省東部,屬于改革開放的四個經濟特區之一,擁有較密集的工業制造基地,鈑金加工廠是其中之一,很多鈑金廠業務屬于外貿出口型,可見實力不一般。模具是鈑金加工的重要工具,它又分為好幾種類型,每一種模具的安裝順序都有所不同,掌握其中的訣竅,有助于提高生產效率和產品質量。

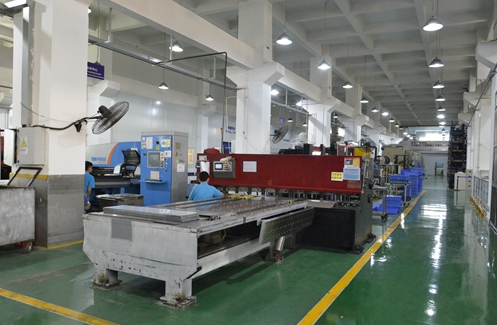

            鈑金加工廠

            1)無導向裝置的沖模

            上模、下模的相對位置是在壓力機上安裝時調整的,工作過程中由壓力機的導軌精度來保證,因此裝配時,上模、下模可以獨立進行,彼此基本無關。

            2)有導柱的單工序模

            裝配相對簡單,如果模具結構是凹模安裝在下模座上,則一般先將凹模安裝在下模,再將凸模與固定板裝在一起,然后依據下模配裝上模。其裝配路線采用;導套裝配→模柄裝配→模架→裝配下模部分→裝配上模部分→試模。或者采用;導柱裝配→模架→裝配下模部分→裝配上模部分→試模。

            3)有導柱的復合

            復合模結構緊湊,零件加工精度較高,裝配的難度較大,特別是裝配對內、外有同軸度要求的模具,更是如此。屬于單工位模具,其裝配程序和裝配方法相當于在同一工位上先裝配沖孔模,然后以沖壓模為基準,再裝配落料模。基于此原理,裝配應遵循如下原則:應以凸凹模作裝配基準件。先將裝有凸凹模的固定板用螺栓和銷釘安裝、固定在指定模座的相應位置上;再調整沖孔凸模固定板的相對位置,使沖孔凸模、凹模間的間隙趨于均勻后用螺栓固定;然后再以凸凹模的外形為基準,裝配、調整落料凹模相對凸凹模的位置,調整間隙和用螺栓固定好。

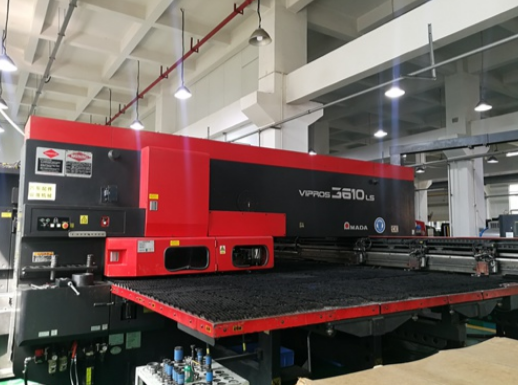

            鈑金加工廠

            試沖無誤后,將沖孔凸模固定板的落料模分別用定位銷在同一模座經鉆餃和配鉆、配餃銷孔后,打入定位銷固定。

            4)有導柱的級進模

            通常導柱導向的級進模都已凹模作裝配基準件(如果凹模是鑲拼式結構,應先組裝鑲拼式凹模),先將凹模裝配在下模座上,凸模與凸模固定板裝在一起,再以凹模為基準,調整好間隙,將凸模固定板安裝在上模座上,經試沖合格后,鉆鉸定位銷的孔,打入定位銷固定。

            誠瑞豐公司專注精密鈑金加工件的定制生產服務,大型廠家直供,700+生產人員,完善的生產體系和嚴格的品控模式,持續供應優質鈑金件,歡迎聯系合作!
