            鈑金平面構件和曲面構件的計算法展開

            作者: 編輯: 來源: 發布日期: 2021.05.06
            信息摘要:
            鈑金平面構件和曲面構件的計算法展開,是通過計算解析表達式來代替作圖法展開和放樣的過程。一般需先計算出展開圖中的點坐標值、線段和曲線實際長度,…

            鈑金平面構件和曲面構件的計算法展開,是通過計算解析表達式來代替作圖法展開和放樣的過程。一般需先計算出展開圖中的點坐標值、線段和曲線實際長度,再由計算結果繪出圖形,或由計算機直接繪出圖形。計算法展開的優點是展開精度高,便于應用計算機繪圖,并可避免展開大件時,受到場地對放樣作業的限制。

            一、鈑金平面構件計算展開

            平板構件的各表面均是平面,過渡接頭的表面多由不同的平面和曲面混合而成,二者一般均用三角線法展開,需要計算出各三角形表面的三邊長度,即平面構件各條線段的長度,繼而畫出展開圖。

            平面構件計算展開示例見表2-6

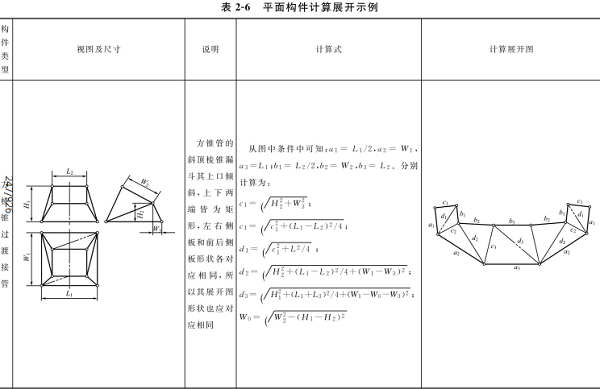

            平面構件計算展開示例見表2-6(1)

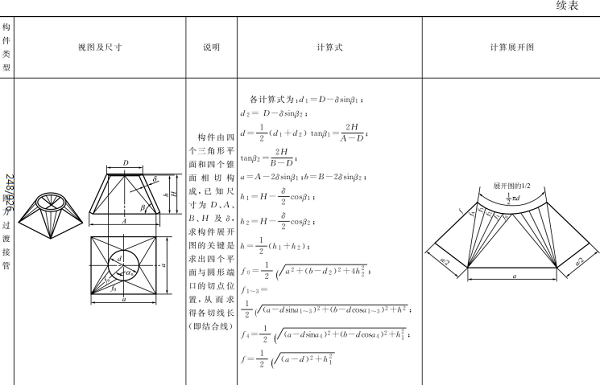

            平面構件計算展開示例見表2-6(2)2

            二、鈑金曲面構件計算展開

            柱面構件的展開放樣是采用解析計算式代替平行線法,通常先推導出柱面上結合線的展開曲線方程式,或計算出展開曲線上若干點的坐標值,得出點的運動軌跡,從而求得柱面的展開圖。

            曲面構件的計算展開示例見表2-7

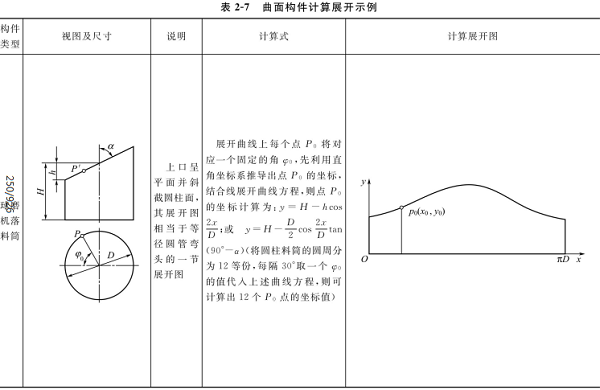

            曲面構件的計算展開示例見表2-7(1)

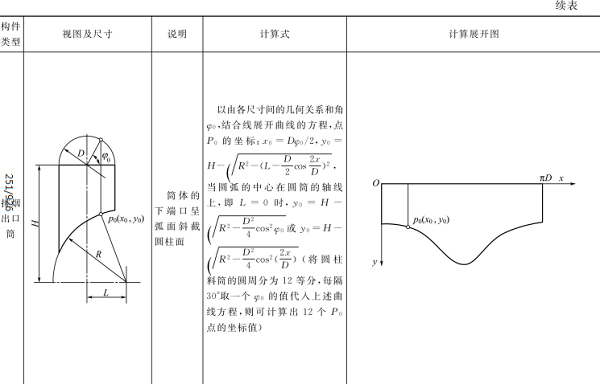

            曲面構件的計算展開示例見表2-7(2)
