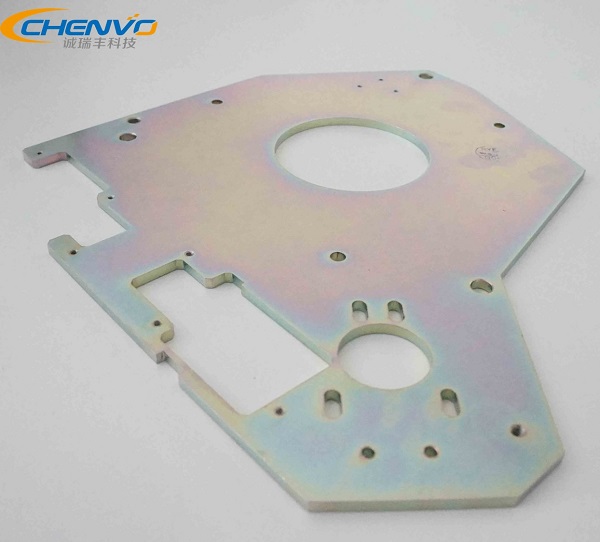

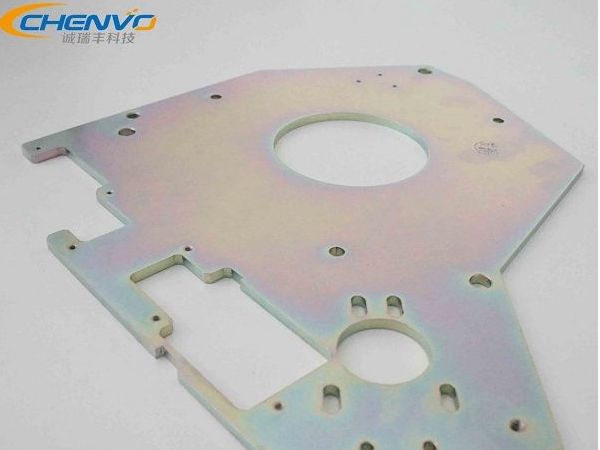

所示的熱軋板鈑金加工件是誠瑞豐公司為高端醫療設備的反饋模塊而設計的一款反應盤底座。誠瑞豐公司全面協助醫療設備企業的機柜研發、產品結構優化以及定制化生產解決方案。本文主要從多方面展示該部件的參數、工藝以及一些常見問題。
價格:按圖紙報價
周期: 24小時
該部品具備以下特點:
(1)6000W 激光切割設備加工,切面平滑,精度高;
(2)表面進行了鍍鋅處理,美觀耐用;
(3)厚度
2.5mm,結實厚重,適用于醫療設備對于平衡性的高度要求;
(4)定制化生產,產品升級變更隨時調整;

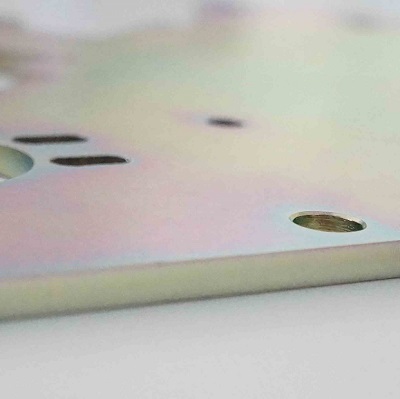

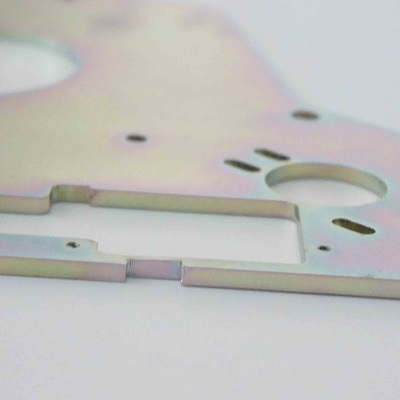

注:頁面底部更多產品詳細照片以展示該熱軋板鈑金件的產品特點。

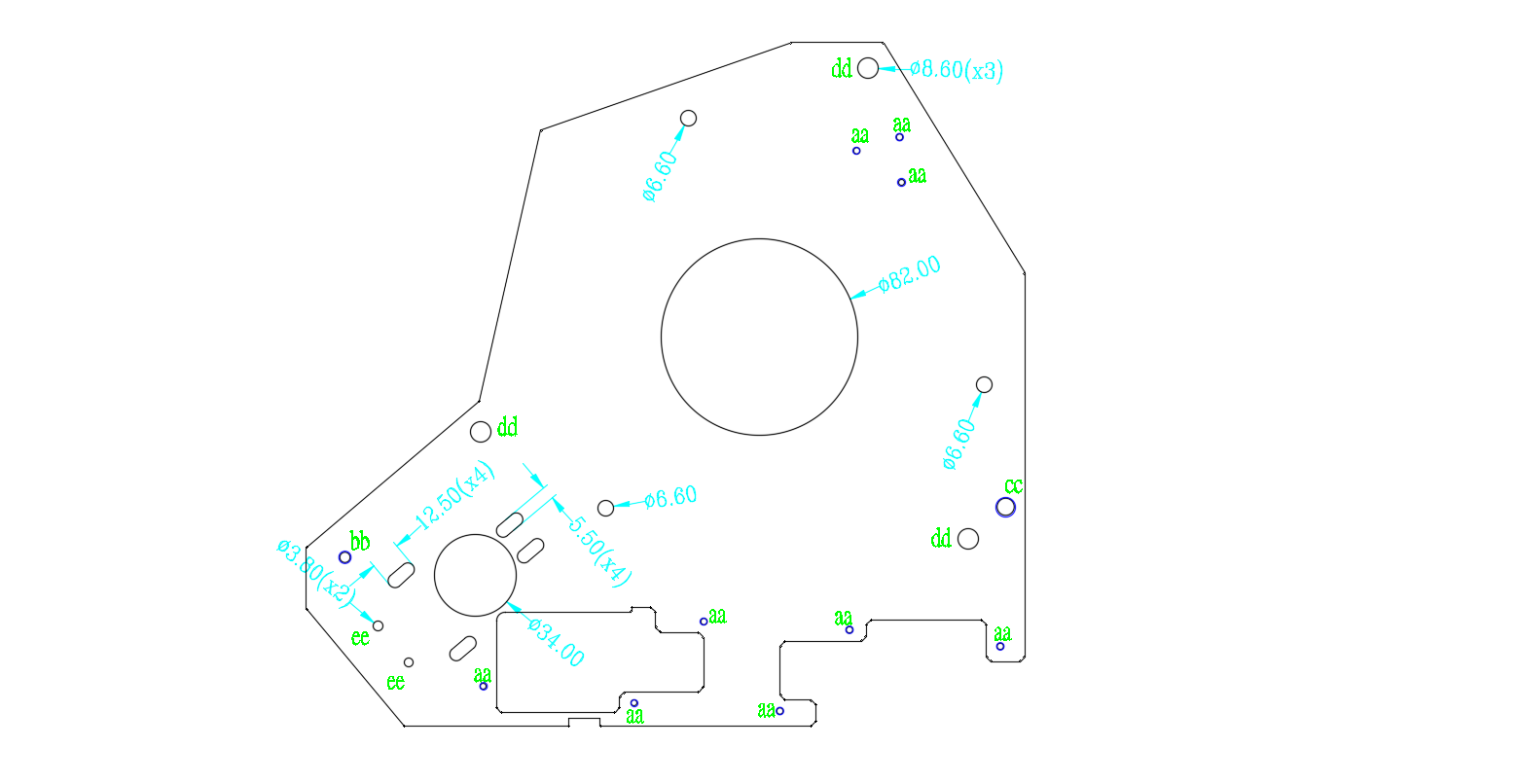

產品尺寸 | 300*285.4*2.5mm | 展開尺寸 |
300*285.4*2.5mm |
---|---|---|---|
產品材料 |
SPHC |
材料厚度 |
2.5mm |
表面處理 |
環保彩鋅(膜厚7~10UM) |
加工難度 |
一般 |
尺寸誤差 | ±0.3mm | 角度誤差 | ±0.5° |
序號 |
工藝 |
工藝說明及注意事項 |
1 |
鐳射下料 |
該產品厚度達到2.5mm,激光切割工藝可以更有效控制熱軋板鈑金件指定的形狀、數量和質量,該工序與產品的尺寸公差密切相關; |
2 |
去毛刺 |
將加工出來的平面鈑金件的刺狀物或飛邊除掉,毛刺高度必須控制在 0.2mm以下; |
3 |
擴孔 |
為后面攻牙沖孔工序做準備,控制圓孔直徑誤差; |
4 |
攻牙 |
13處地方要進行攻牙處理,為后續組裝做準備; |
5 |
表面處理 |
表面進行鍍彩鋅處理,膜厚要求是7~10um;表面不可以有刮花; |
6 |
校形 |
該產品應用于醫療設備,對于表面平面幅度要求極高,幅度誤差要控制在0.1mm內; |
8 |
品檢 |
全面檢查加工成品的尺寸誤差及表面劃痕等品質要求; |
9 |
包裝 |
熱軋板鈑金件有包裝工程師設計的專屬包裝方案,旨在最大化避免產品在后續運作過程中產生的碰撞變形和表面刮傷; |
1. 說說熱軋板鈑金件與冷軋板鈑金件的不同
眾所周知兩者的原材料(冷軋板與熱軋板)生產工藝不同,熱軋鋼板是在高溫下軋制而成,冷軋是在常溫下軋制生成。
因此,冷軋板鈑金件硬度相對高些,加工難度大一些,但是不易變形,強度可觀,多應用于產品的外殼制作。而熱軋板鈑金件硬度低,加工容易,延展性能好,在同等強度下,熱軋板鈑金件的厚度會更厚,較多應用于產品的底盤制作。
2. 不銹鋼鈑金件有幾種表面處理方式
A 表面處理,熱軋板原材料表面較為粗糙,防腐蝕性能一般,因此可以進行表面鍍鋅或噴涂等處理,提高其美觀性能和使用壽命;
B 切割方式,較多多采用鐳射切割,其切割部位的平滑度也可以更高,但是要注意激光機功率的使用,放置切割處渣點的形成;
3. 哪家公司加工熱軋板鈑金件比較好?
深圳市誠瑞豐科技股份有限公司專注于鈑金加工已經有23年,積累了多個領域的產品設計及生產的經驗,現具有產品工程師80多人,是一家有實力的鈑金加工企業。
