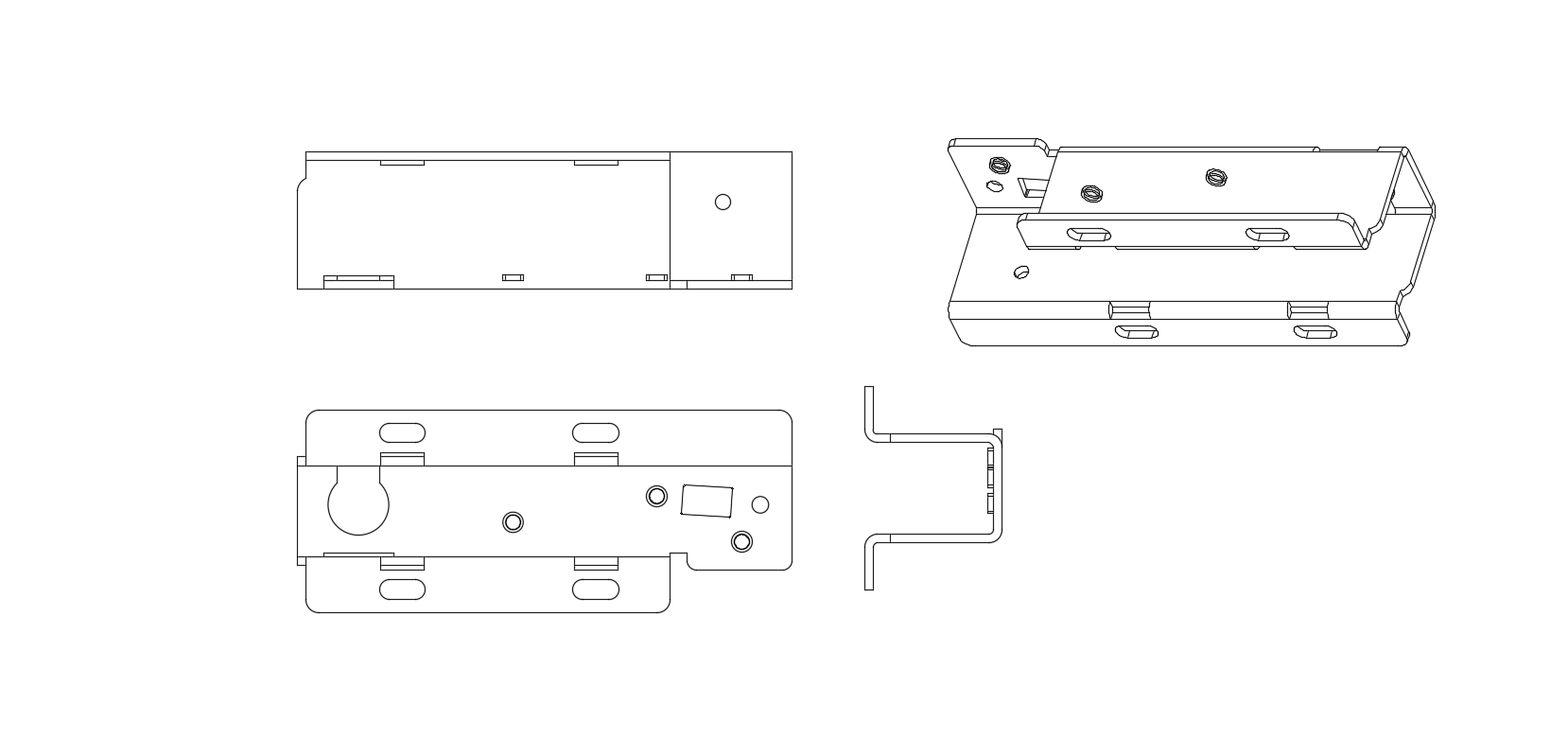

所示(熱浸)鍍鋅板鈑金加工件是誠瑞豐科技為銀行自助取號機 打印模塊而設計的一款側部滑道支架。誠瑞豐公司深耕于智能終端設備產品的自主研發以及生產組裝。本文主要從多方面展示該部件的參數、工藝以及一些常見問題。
所示(熱浸)鍍鋅板鈑金件 是誠瑞豐公司為自助取號機打印模塊 而設計的一款 側部滑道支架。誠瑞豐公司深耕于智能終端設備的自主研發以及生產 。本文主要從多方面展示該部件的參數、工藝以及一些常見問題。
價格:按圖紙報價
周期: 24小時
該部品具備以下特點:
(1) 穩定性,材料板厚為 2mm,結實不易變形,具有良好的結構穩定性能,對于;
(2 )耐腐蝕,使用壽命長,符合取號機要長期運作的使用要求;
(3 )多處攻牙孔和橢圓孔,方便安裝;
(4 )按照客戶圖紙
定制化批量生產,產品功能迭代更新更具靈活性,迭代成本嚴格把控;

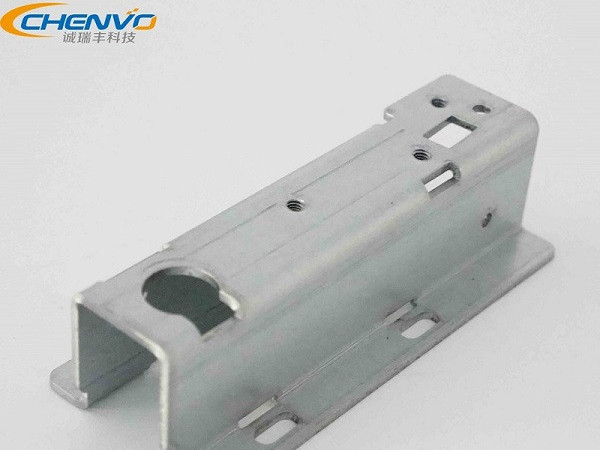

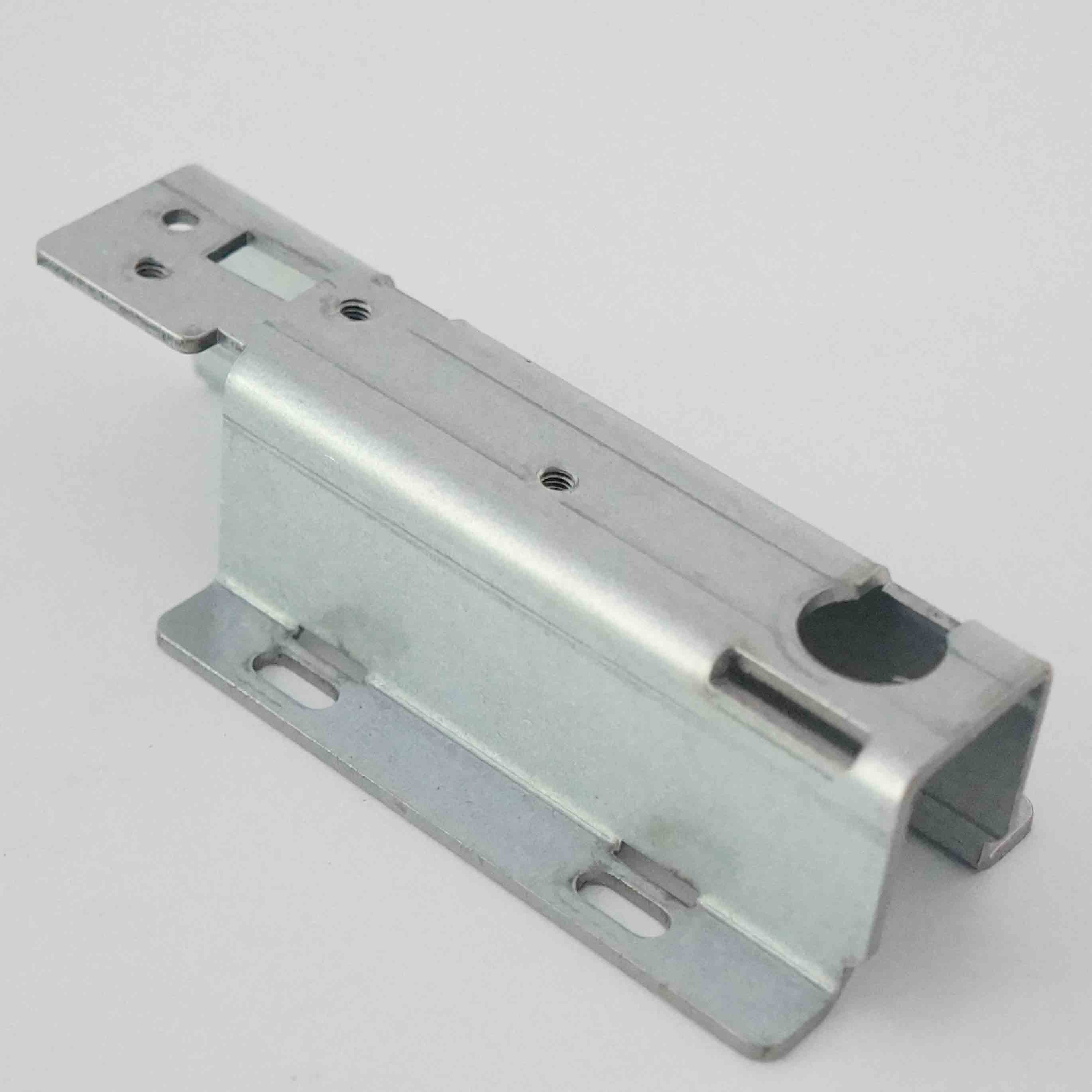

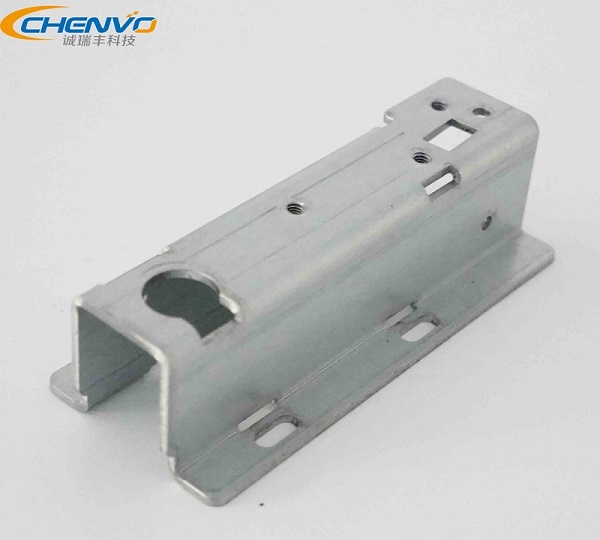

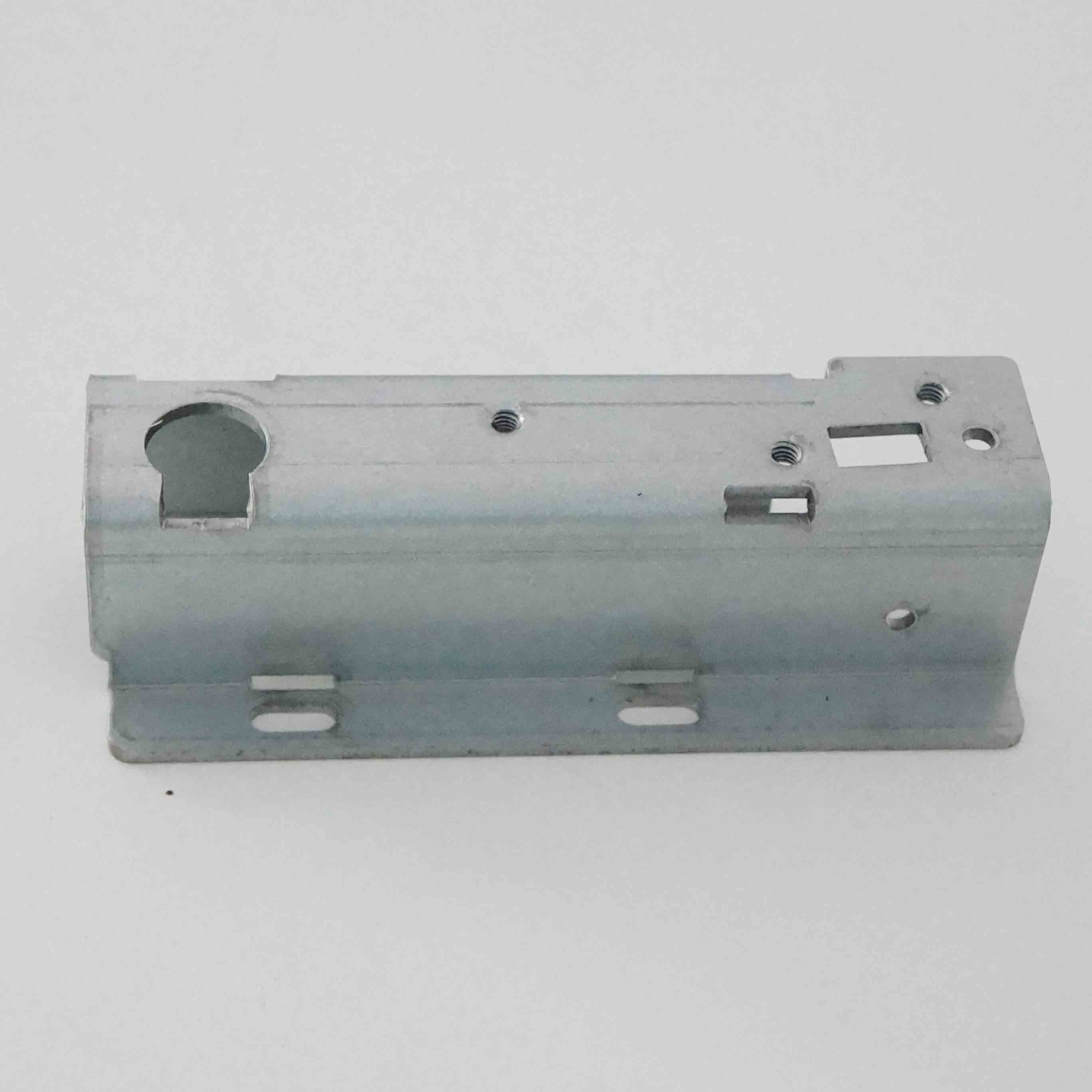

注:頁面底部更多產品詳細照片以展示該鍍鋅板鈑金件的產品特點。
產品尺寸 |
135.5*31.5*46.6 mm |
展開尺寸 |
113.5*100.4*2 mm |
產品材料 |
SGCC |
材料厚度 |
2 mm |
表面處理 |
無 |
加工難度 |
一般 |
尺寸誤差 |
±0.3 mm |
角度誤差 |
±0.5° |
序號 |
工藝 |
工藝說明及注意事項 |
1 |
鐳射下料 |
通過激光切割出鍍鋅板鈑金件指定的形狀、數量和質量,該工序與產品的尺寸公差密切相關,厚度最大可切割 100mm; |
2 |
去毛刺 |
將加工出來的平面鈑金件的刺狀物或飛邊除掉,毛刺高度必須控制在 0.3mm 以下; |
3 |
鉗工 |
圓孔攻牙,牙孔誤差范圍 ≤0.3mm,滿足客戶的組裝要求; |
4 |
折彎成型 |
根據圖紙編程進行折彎加工,角度公差控制在 0.3° 范圍以內; |
5 |
品檢 |
全面檢查加工成品的尺寸誤差及表面劃痕等品質要求; |
6 |
包裝 |
鍍鋅板鈑金件有包裝工程師設計的專屬包裝方案,保障產品運輸過程中的合格率; |
1.鍍鋅板鈑金件與電解板鈑金件有什么區別?
兩種鈑金件的原材料表面處理方式不一樣,電解板是用電鍍方法在鋼板表面處理一涂層,而薄鋼板浸入熔解的鋅槽中,使其表面粘附一層鋅的薄鋼板;
一般情況下,鍍鋅板鈑金件地防腐蝕性能要相對強于電解板鈑金件,因此電解板鈑金件多用機柜產品的內部結構件或者室內產品,而鍍鋅鈑金件則 多應用于機柜產品的外部結構件或室外產品 。
2. 鍍鋅板鈑金件一般應用于哪些領域
鍍鋅板因其良好的防腐蝕性能而大受機柜制作廠家的歡迎,在室外作用領域上大放異彩。
為響應國家號召以及深圳市政府的規劃發展,誠瑞豐科技公司目前正在大力投放精力研究鍍鋅板鈑金件在智能室外環保終端設備上的應用。
