            五金沖壓模具毛邊向下詳圖

            作者: 編輯: 來源: 發布日期: 2019.04.15
            信息摘要:
            五金沖壓模具也叫五金模具,內行人一般都非常的清楚這一點。五金沖壓模具是通過五金沖壓的技術(鉆床,磨床,銑床,沖床)對沖壓件進行沖壓加工,達到…

            五金沖壓模具也叫五金模具,內行人一般都非常的清楚這一點。五金沖壓模具是通過五金沖壓的技術(鉆床,磨床,銑床,沖床)對沖壓件進行沖壓加工,達到沖壓成型的目的。其實五金沖壓與五金沖壓模具之間有一種微妙的關系,因為沖壓技術就會運用到五金沖壓模具,而五金沖壓模具也離不開沖壓技術。說完五金模與五金沖壓后小編直接入正題帶大家了解一下五金沖壓模具毛邊向下的圖以及設計需注意事項。

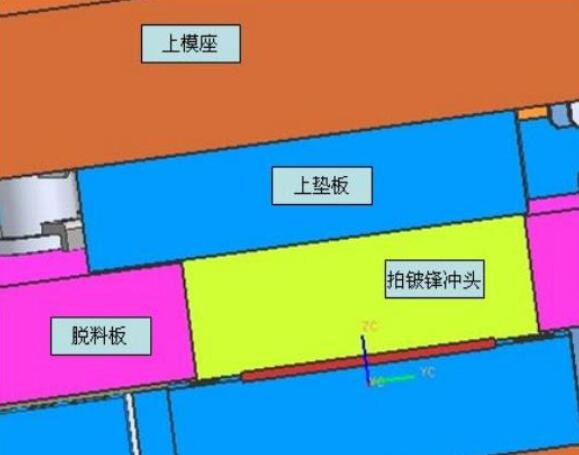

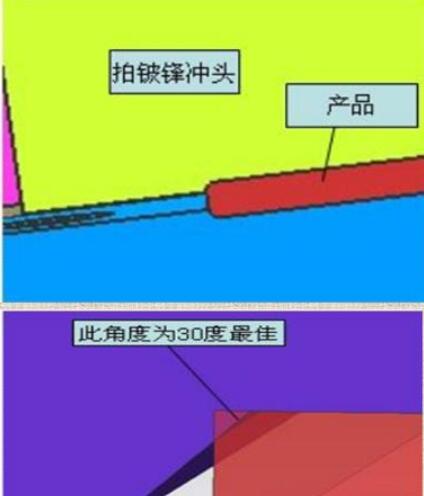

            1 如下圖所示向下壓毛邊圖,向上壓力毛邊僅針對產品要求而做,一般可按0.5度,最佳角度為30度,向下壓力毛邊沖頭一般安裝在上夾板或模具底座上,除非客戶對標準有獨特的規定,否則不可能用脫料器按披肩。

            1

            11

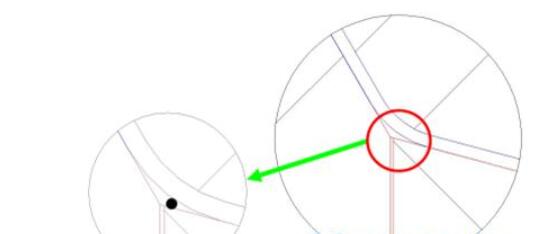

            2 如下圖所示,拉拔透氣孔設計在成形過程的最高部位,表面變形平緩。它不能被任何東西堵塞,包括打孔臺,以確保良好的透氣性。

            2

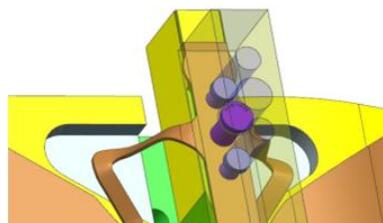

            3 如下圖所示,連續模式中的"s"型帶材料的上、下模應留出空間進行自由拉伸變形,以防止在壓入成型拉拔材料時被扯下。當"s"型條帶結構在連續模中拉伸時,上下模必須壓緊條帶表面,以防止條帶表面形成時變形。

            3

            4 連續模中拉深臺中壓邊器的行走位置必須等于拉深后產品的回頂高度J,該高度應滿足浮動后壓邊機高度比拉深件高度至少高3 mm的要求,以保證拉深后的結構模具。

            以上就是五金沖壓模毛邊向下的詳細圖以及需設計注意的事項了、
