            鈑金加工件的樣板制作:選材、種類、尺寸

            作者: 編輯: 來源: 發布日期: 2021.05.21
            信息摘要:
            鈑金加工件在量產前需先進行樣板制作,由于鈑金件種類較多,每一種的作用都不一樣,在制作樣板時在尺寸和選材等方面有區別。

            鈑金加工件在量產前需先進行樣板制作,由于鈑金件種類較多,每一種的作用都不一樣,在制作樣板時在尺寸和選材等方面有區別。

            1、鈑金加工件樣板材料的選用

            樣板材料一般用0.252mm的薄鋼板。但當下料數量多、精度要求不高時,可用硬紙片、膠合板、塑料片等。

            2鈑金加工件樣板的種類

            樣板的種類很多,見表5-16

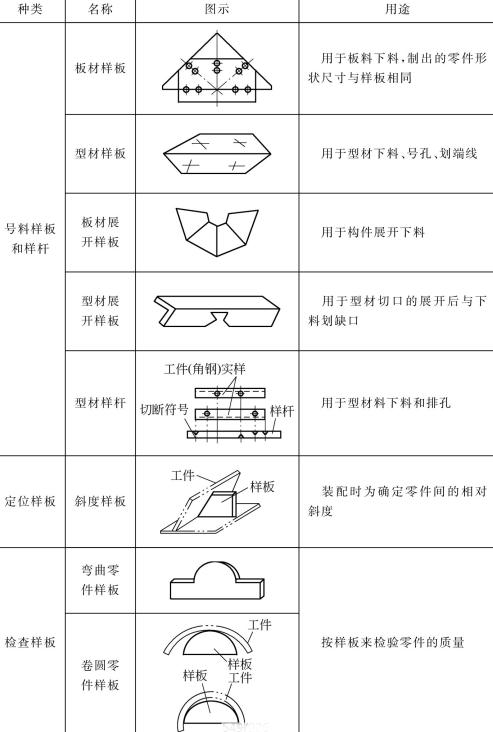

            表5-16鈑金加工件樣板的種類

            (1)板材樣板:用于板料下料,制出的零件形狀尺寸與樣板相同;

            (2)型材樣板:用于型材”下料,號孔、劃端線;

            (3)板材展開樣板:用于構件展開下料;

            (4)型材展開樣板:用于型材切口的展開后與下料劃缺口;

            (5)型材樣桿:用于型材料下料和排孔;

            (6)斜度樣板:裝配時為確定零件間的相對斜度;

            (7)彎曲零件樣板:按樣板來檢驗零件的質量。

            3鈑金加工件樣板尺寸的確定

            1焊接結構件的樣板。制作這類樣板時應考慮焊接結構的余量,其結構類型與橫、縱收縮值見表5-17

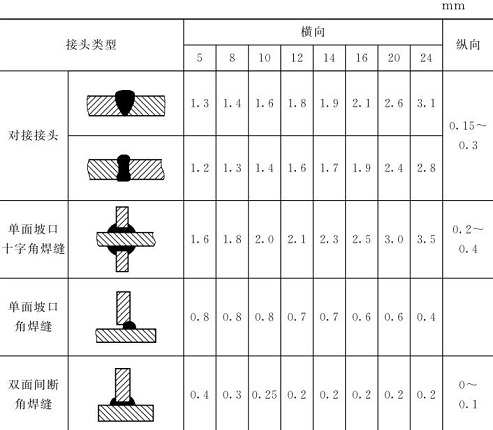

            表5-17鈑金加工件焊縫橫、縱向收縮近似值

            2)彎管下料的樣板。制作這類樣板時要按中性層計算,但要考慮減去彎頭的伸長量,具體數值見表5-18

            表5-18鈑金加工件管子彎頭的伸長量
