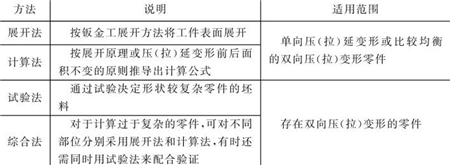

鈑金加工件放樣時的坯料尺寸由零件的展開尺寸、工藝變量(伸長或收縮量)與加工余量三部分組成,其確定方法見表5-13。
鈑金加工件坯料尺寸的確定方法以筒節和90°壓制彎頭為例進行說明。
(1)筒節放樣尺寸的確定

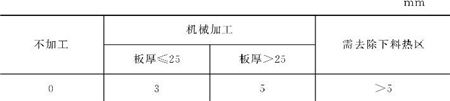

1)卷制筒節周長l。其計算公式為:l=Kπ(Dn+S)+2t,式中 K——修正系數,見表5-14;
Dn——筒節直徑,mm;S——工藝變量(伸長或收縮量);t——邊緣加工余量,mm。
2)環縫加工余量。薄壁筒節每端余量見表5-15。厚壁筒節的端部錯位矯正困難,每端應放出7~18mm。
(2)90°壓制彎頭放樣尺寸的確定

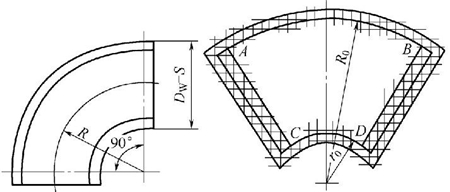

90°壓制彎頭放樣尺寸的確定如圖5-10所示。可用試驗法確定鈑金加工件坯料尺寸。

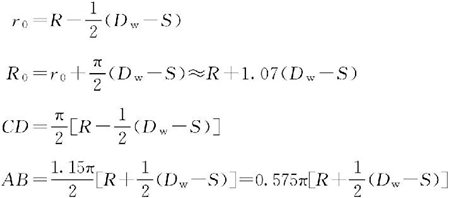

試驗法確定其坯料尺寸各計算公式為:
注意周邊應放15~35mm余量作下料劃線。
